Ultimi Lavori

HomeUltimi LavoriAmpliamento della rete fognante e realizzazione del nuovo depuratore – Torre di Ruggiero (CZ)

Ampliamento della rete fognante e realizzazione del nuovo depuratore – Torre di Ruggiero (CZ)

Project Details:

Bando di gara mediante appalto integrato
Appalto per la progettazione definitiva ed esecutiva e l’esecuzione dei lavori di “Completamento della rete fognaria con realizzazione del nuovo depuratore”

L’Amministrazione Comunale di Torre di Ruggiero ha espresso attraverso il progetto preliminare l’obiettivo di eliminare tutte le criticità che attualmente incombono sul sistema di raccolta e depurazione delle acque reflue.
prevedendo i seguenti interventi:

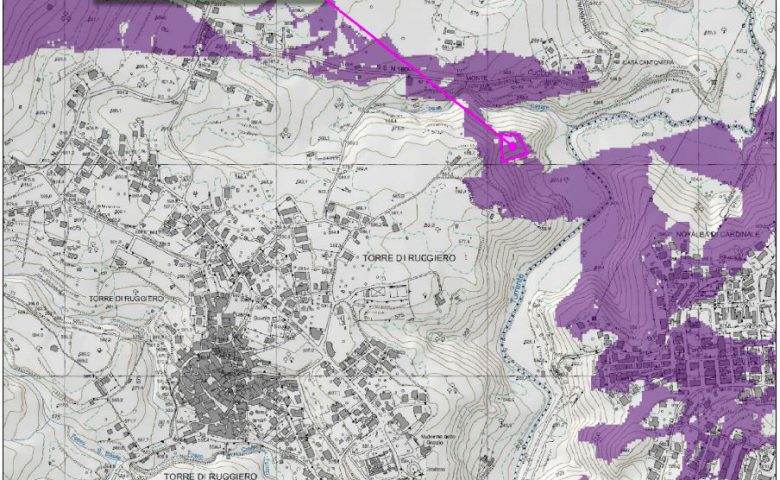

– realizzazione del nuovo impianto di depurazione con relative opere di collettamento, da collocarsi in un nuovo sito (loc. Masi) mediante procedura espropriativa;
– completamento e potenziamento della rete fognaria;

Attività Svolta:            Progettazione Definitiva, Esecutiva, Coordinamento Sicurezza in fase di Progettazione
Stazione Appaltante:   Comune di Torre di Ruggiero (CZ)
Date:                          2015 - In corso di realizzazione
Importo Lavori:           € 1.270.100,00



Le varianti migliorative rispetto al progetto  preliminare, che sono stati sviluppati nel progetto definitivo e si concretizzano nel progetto esecutivo, sono:

  1. Aumento della portata di trattamento dell’impianto anche mediante ottimizzazione delle line e esistenti e proposizione di soluzioni tecniche migliorative per  l’integrazione delle  varie linee
  2. Miglioramento degli impianti elettrici  ed elettromeccanici
  3. Aumento sistema di collettamento fognario mediante realizzazione di nuovi tratti
  4. Interventi atti a minimizzare l’impatto visivo delle opere  a migliorare l’inserimento delle opere nel contesto ambientale esistente e a ridurre gli odori   molesti
  5. Realizzazione di interventi atti a migliorare le condizioni geologiche–geotecniche ed idrauliche dell’area mediante interventi di ingegneria naturalistica
  6. Automazione della gestione delle apparecchiature elettromeccaniche in modo da poter ridurre al minimo indispensabile il personale operativo per la conduzione dell’impianto
  7. Riduzione dell’utilizzo dell’energia elettrica e dei materiali di consumo necessari per la  gestione dell’impianto
  8. Ottimizzazione del sistema  in relazione alle macchine, agli impianti, alla affidabilità dell’intero sistema ed ai rendimenti
  9. Realizzazione di  linea  Bottini

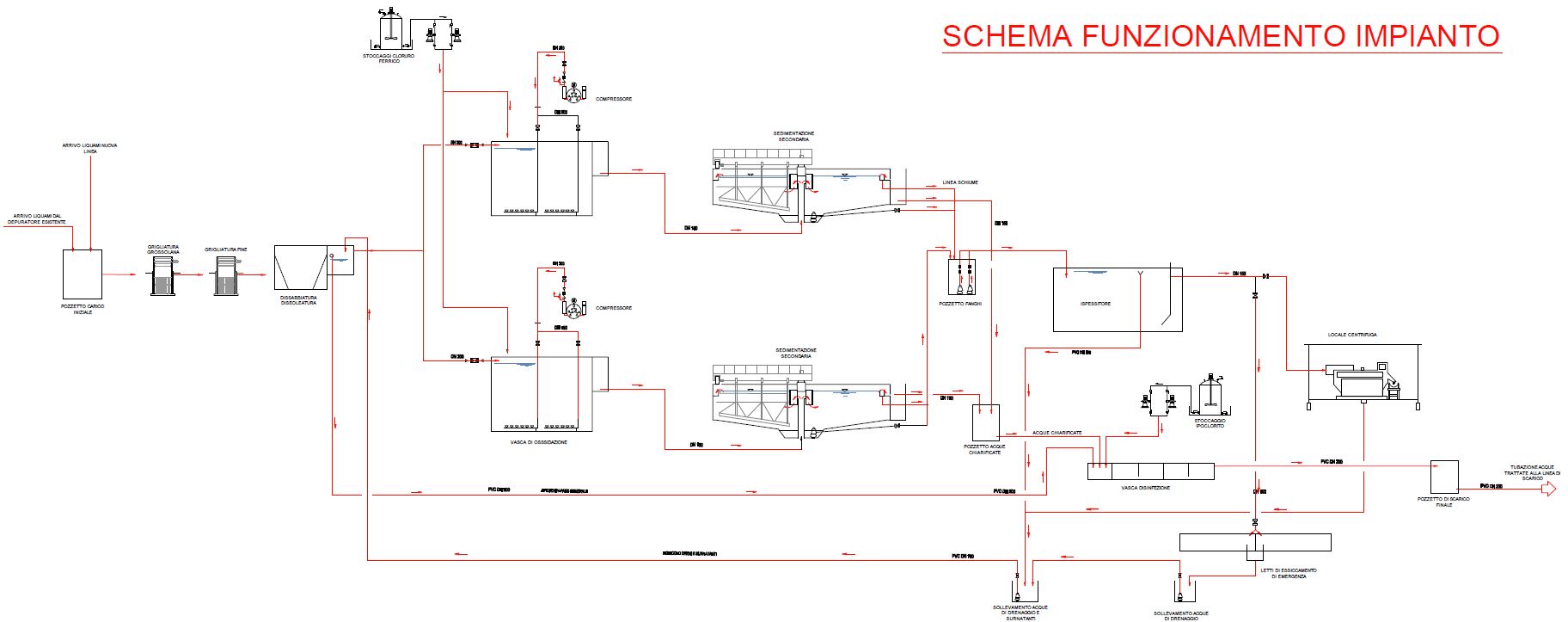

1 – Aumento della portata di trattamento dell’impianto anche mediante ottimizzazione delle line e esistenti e proposizione di soluzioni tecniche migliorative per l’integrazione delle  varie linee

Il numero complessivo di abitanti stimati nel periodo di massimo afflusso antropico nella zona oggetto di studio per il dimensionamento del nuovo depuratore 3500 abitanti equivalenti (A.E.).

In fase di progettazione definitiva e nella successiva fase esecutiva è stato previsto un aumento a 4.000 (A.E.) e di conseguenza un incremento della portata di trattamento dell’impianto passando da 39.60 mc/h a 47 mc/h.

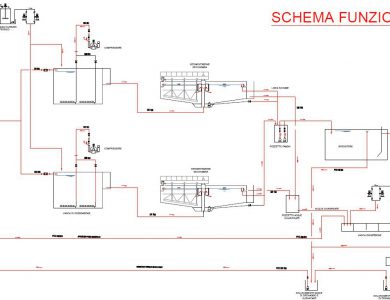

Per quanto riguarda l’ottimizzazione e miglioramento delle linee esistenti, si fa rilevare quanto segue:

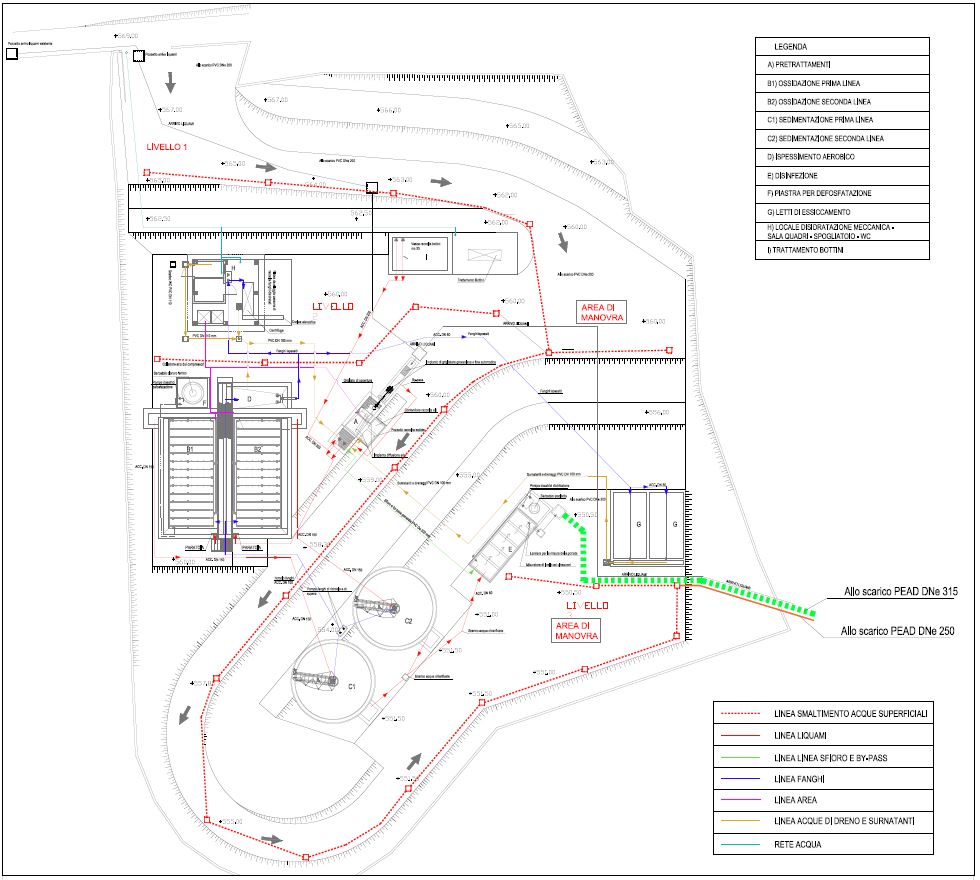

Nel progetto preliminare era prevista la realizzazione di n° 2 vasche di sedimentazione secondaria di forma quadrata a flusso orizzontale. Dalla letteratura consolidata in materia, cfr  Mazzoldi , si evince che per piccoli impianti come nel caso in esame, la scelta migliore è quella di utilizzare  un flusso verticale  che costa di più  ma garantisce una maggiore efficacia  nel processo di sedimentazione. E’ stata così prevista la sostituzione delle predette vasche quadrate a flusso orizzontale con quella circolari a flusso verticale il che consente altresì di poter  separare le strutture delle diverse fasi  in modo da poterle meglio dislocare all’interno dell’area di impianto.

Altresì l’adozione del sistema di areazione che impiega diffusori a disco da 9” con membrana in EPDM microforata nelle vasche di ossidazione garantisce un’elevata resa di trasferimento di ossigeno ed un risparmio energetico. Le acque sfiorate in testa all’impianto, a valle dei trattamenti preliminari, prima di essere sversati nel corpo ricettore vengono fatte passare nella vasca di disinfezione dove avviene l’abbattimento delle colonie dei batteri patogeni, e l’installazione di strumentazione di analisi per la misura in continuo di ossigeno e di PH nelle vasche di ossidazione consentono un monitoraggio continuo della fase. Affidabilità attestata in tutto il mondo: LDO, lo specialista nella misura dell’O2

La tecnologia LDO (acronimo di Luminescent Dissolved Oxygen, ovvero Ossigeno Disciolto con tecnica a Luminescenza) ha rivoluzionato la misura dell’ossigeno nelle acque reflue. Dal momento in cui sono state lanciate sul mercato da HACH LANGE, come metodo rivoluzionario di misura, le sonde LDO a tecnologia ottica hanno soppiantato i tradizionali sensori a membrana con tecnologia elettrochimica. Gli oltre 12.000 sensori LDO installati in tutto il mondo hanno dimostrato una lunga vita operativa, un’elevata affidabilità di misura ed una richiesta di manutenzione ridotta al minimo. Ad ogni misura, il polimero ossigeno-sensibile di LDO è eccitato dalla radiazione blu, per poi ritornare allo stato energetico originale emettendo luce rossa. Il tempo che intercorre tra l’eccitazione e la riemissione è inversamente proporzionale alla concentrazione dell’ossigeno disciolto. L’eccitazione del polimero ossigeno-sensibile da parte della luce blu assicura la massima risoluzione del segnale ed un invecchiamento dei materiali ridotto al minimo. L’obiettivo è garantire una eccellente accuratezza e una lunga vita operativa.

LDO misura l’intervallo di tempo (inversamente proporzionale al contenuto di ossigeno disciolto) che intercorre tra l’impulso di eccitazione e l’impulso luminoso emesso in risposta. Il LED di riferimento è disposto simmetricamente rispetto al LED blu di eccitazione ed assicura che il sistema sia continuamente bilanciato. Il metodo non consuma ossigeno e non è influenzato da depositi sul CAP. Anni d’esperienza hanno dimostrato che la tecnologia LDO elimina completamente gli svantaggi e la richiesta di manutenzione tipica dei tradizionali sensori elettrochimici.

LDO richiede una manutenzione estremamente ridotta: non è necessario eseguire periodiche calibrazioni o sostituzioni di membrana ed elettrolita, nessun componente è soggetto ad usura, la pulizia richiede solo pochi minuti, non risente della presenza di interferenti come H2S. Un’unica semplice sostituzione del CAP sensore ogni due anni assicura che LDO fornisca valori di misura affidabili e senza deriva, per un utilizzo ottimale dell’O2 e vantaggiosi costi operativi.

Il sensore LDO si basa su un principio di misura ottico: HACH LANGE fornisce una garanzia completa di 24 mesi sul sensore CAP costituito dal polimero ossigeno-sensibile. Una dimostrazione reale della lunga vita di servizio in effettive condizioni operative. Si prevede un impianto di disidratazione fanghi con estrattore centrifugo il quale offre un rendimento maggiore, ridotti consumi di acque di lavaggio, ridotti costi di manutenzione e una gestione semplificata rispetto alla nastropressa.



2- Miglioramento degli impianti elettrici  ed elettromeccanici

Il progetto a base di gara prevedeva la realizzazione  di un impianto  elettrico   classico  senza particolari disposizioni   in merito alla  selettività ed indipendenza dei circuiti servizio  delle apparecchiature  elettromeccaniche.

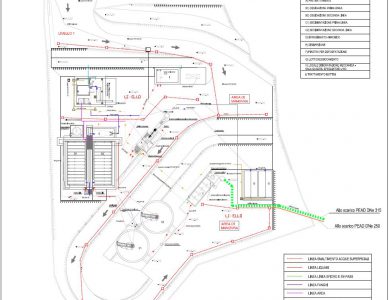

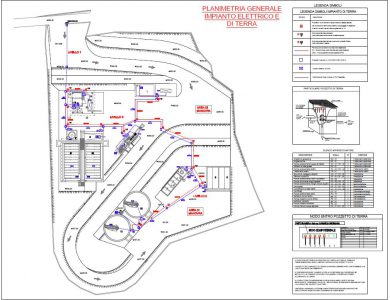

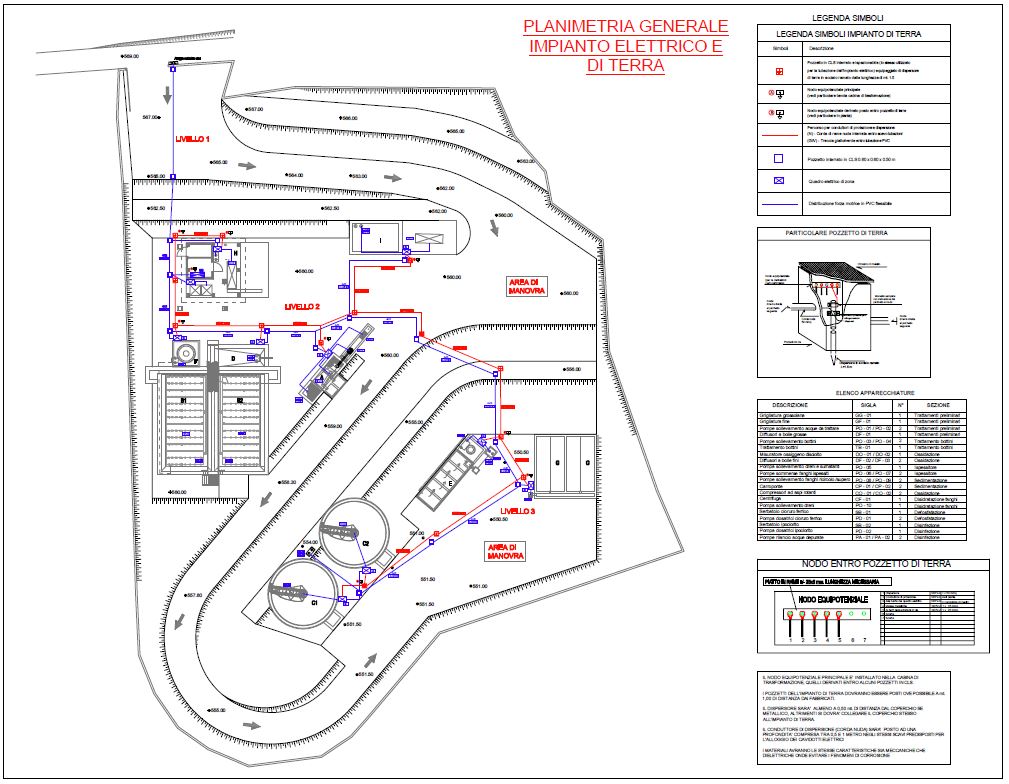

In fase di progettazione definitiva e nella successiva fase esecutiva si è previsto, per l’impianto di depurazione, la realizzazione di un impianto selettivo per singole zone di asservimento delle apparecchiature dei processi Tutte le apparecchiature elettromeccaniche in particolare le pompe ed i circolatori, previsti  rispettano la  direttiva  ErP, Energy Related Products, ( prodotti connessi all’energia)  che ha come obiettivo  quello di migliorare l’efficienza energetica  dei prodotti per ridurre  gli sprechi  e preservare  l’ambiente.

La nuova norma citata,  è parte integrante della marcatura  CE e si applica quindi a tutti i prodotti che utilizzano nell’intero ciclo di  vita: dalla  progettazione alla produzione fino allo smaltimento. Dal marzo 2009 la Commissione Europea, gli stati membri, i produttori di pompe  e  le organizzazioni ambientali  hanno fissato un’agenda per  normare l’efficienza energetica dei circolatori e delle pompe. Questo programma prevede  la sostituzione dell’etichetta energetica  (A, B, C, ..)  con l’indice di Efficienza Energetica  (EEI= Energy Efficiecy Index). I motori e le pompe  hanno fissato  l’indice IE ( International Efficiency 1,2,3) che sostituisce il vecchio  indice EFF. Quindi  tutti i motori trifase  che equipaggiano  le pompe previste, risponderanno ai   seguenti requisiti: IE3 kW< potenza motore< 375 kW

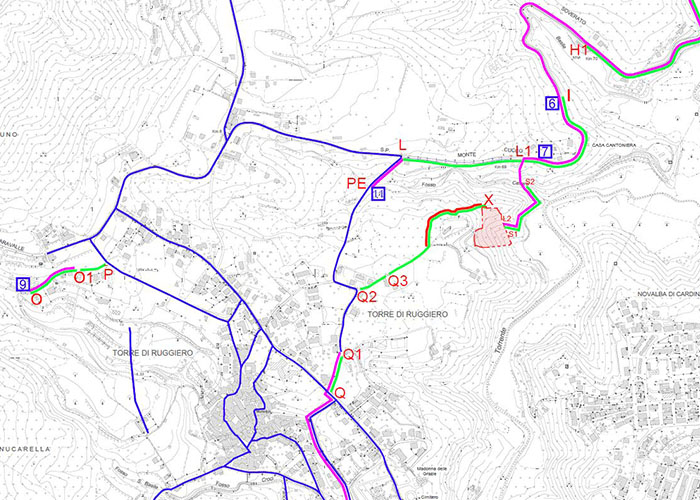

3- Aumento sistema di collettamento fognario mediante realizzazione di nuovi tratti

La progettazione  della suddetta rete fognaria con annesso depuratore, nasce dall’esigenza  di integrare  la rete esistente  al fine di dare completezza  e funzionalità ai collettori  fognari  esistenti  in particolare  a quelli  realizzati  con precedente  intervento non ancora  collegati in quanto in corso di ultimazione.

Attualmente  il territorio si presenta così:

  • il centro storico  ha una sua rete fognaria collegata al depuratore esistente funzionante;
  • i tratti in completamento con il precedente intervento non sono ancora collegati.

Il progetto prevede di:

  • Realizzare il nuovo depuratore comunale in loc. Masi;
  • Convertire il depuratore esistente in vasca di accumulo  e sollevamento, mantenendo  attive le funzioni  primari ed indispensabili della grigliatura grossolana, per evitare che eventuali materiali sabbiosi provenienti da collettamenti  esistenti  anche di acque bianche  possano  danneggiare  le costose pompe di sollevamento verso il nuovo depuratore;
  • Mantenere attive l’ossigenazione delle vasche  al fine di  garantire la vita biologica dei liquami onde evitare  la formazione di cattivi odori;
  • Realizzare tutti i tratti fognari  previsti nel progetto nel progetto definitivo;
  • Inserimento di n° 11 pompe di sollevamento.



4- Interventi atti a minimizzare l’impatto visivo delle opere a migliorare l’inserimento delle opere nel contesto ambientale esistente e a ridurre gli odori   molesti

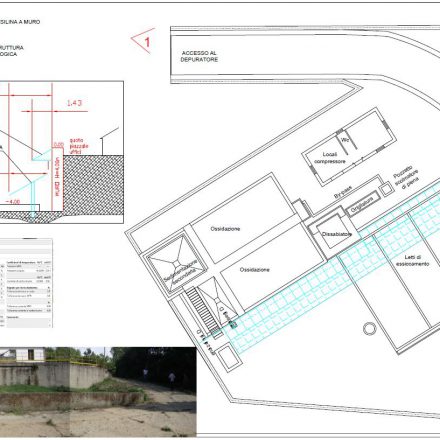

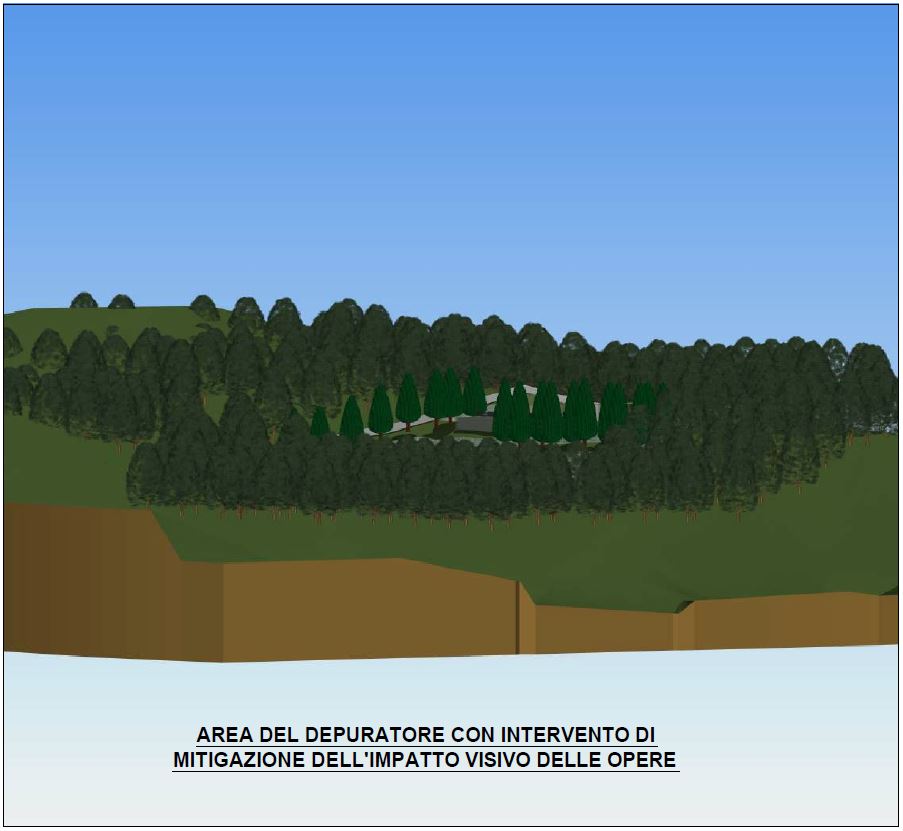

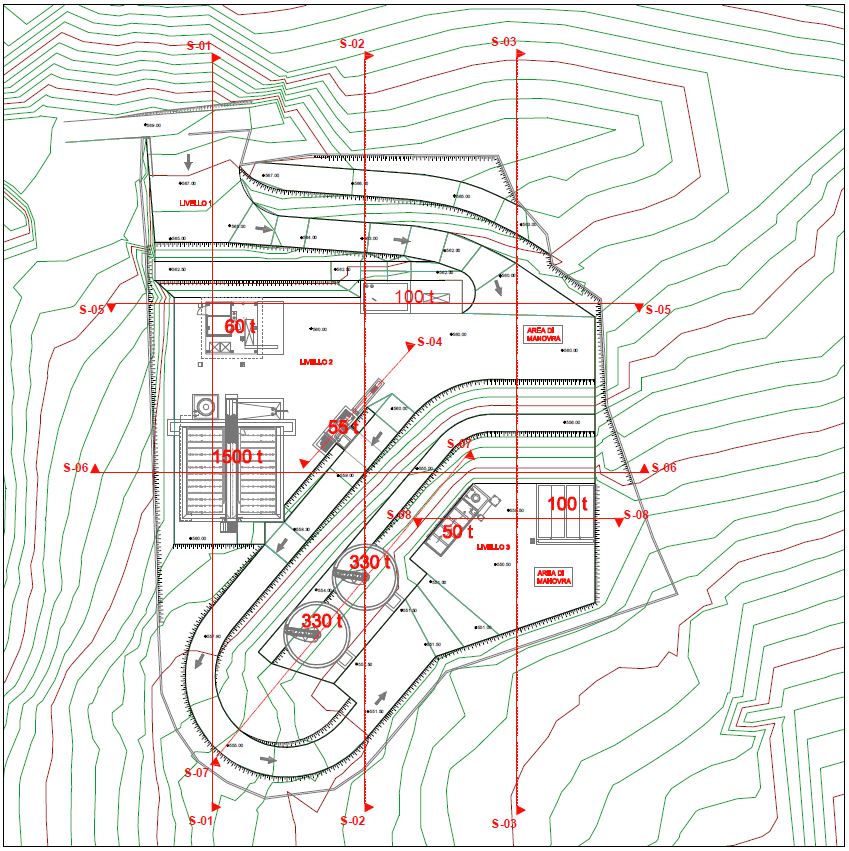

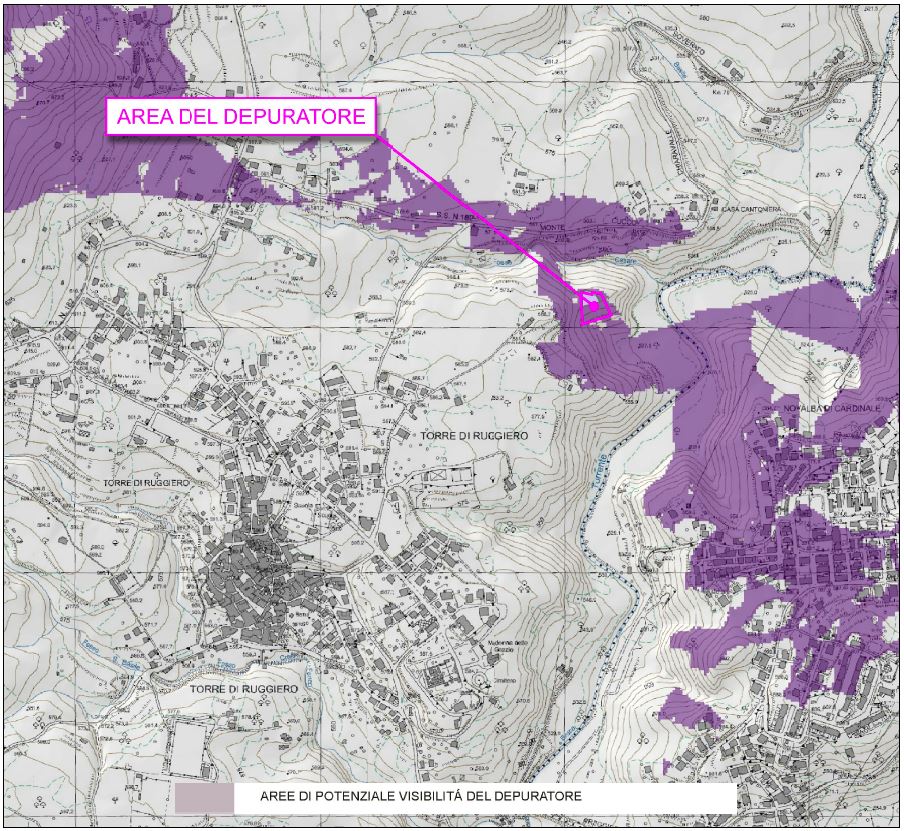

In fase di progettazione definitiva e nella successiva fase esecutiva si è adottata la scelta di effettuare la mitigazione dell’impatto visivo delle opera  mediante  la riduzione  dell’area  di impronta  dell’impianto di depurazione e contestualmente  l’inserimento di  barriere visive naturali  quali  alberi d’alto  fusto. L’intervento mitigazione previsto consente di ridurre al massimo  l’impatto visivo delle opere  dai punti di vista delle zone di maggiore visibilità. Altresì la riduzione  della area di ingombro  ha consentito  di evitare eccessivi disboscamenti, lasciando così  una sorta di barriera naturale alla vista  dell’impianto.

Anche la scelta del posizionamento seminterrato per tutte le vasche  è stata dettata  dalla mitigazione ambientale, infatti   le vasche progettate  emergono fuori terra è per un massimo di 80-100 cm, pertanto perfettamente in sicurezza e poco impattanti. Le aree non  carrabili e circostanti le vasche saranno seminate a verde in modo  da limitare l’impatto.

In fase di progettazione definitiva e nella successiva fase esecutiva per la riduzione degli odori, sia per l’ex depuratore ora stazione di sollevamento , che per il nuovo depuratore in loc. Masi, è stato previsto l’inserimento  di un sistema completamente  biologico per l’abbattimento degli odori, la soluzione eMb. Il solfuro d’idrogeno ( H2S ) che ricorda l’odore di uova marce, è un problema molto diffuso soprattutto a livello di impianti di depurazione delle acque. Si tratta di un metabolismo  dei microrganismi (p.e. batteri in grado di ridurre il solfato, SRB), che si concentrano nei collettori degli impianti di depurazione e nelle fosse biologiche. Questi processi comprendono anche la produzione di acido solforico, un acido molto corrosivo che attacca sia il metallo nelle pompe e nelle tubazioni, sia le pareti di cemento armato con cui viene a contatto. I cattivi odori e i gas corrosivi (ammoniaca, solfuro d’idrogeno, ecc.) vengono neutralizzati rapidamente dagli acidi organici contenuti nell’ eMB. Quando i microrganismi attivi nell’ eMB sono dominanti, essi sottraggono la base alimentare ai batteri in grado di ridurre il solfato che non sono perciò più in grado di produrre il solfuro d’idrogeno. L’ eMB  è un prodotto sviluppato appositamente per i depuratori delle acque reflue e per il settore dei rifiuti. Contiene batteri di fotosintesi, batteri acido-lattici, lieviti ed altri microrganismi speciali in grado di decomporre idrocarburi ( grassi, oli ) e cellulosa ( p.e. carta igienica ); il prodotto viene fornito in forma di soluzione acquosa.

L’ eMB ® è una miscela di ceppi microbici in grado di vivere in catene alimentari e quindi di autosostenersi e favorire lo sviluppo di altri microrganismi negli ambienti più variegati. L’organismo B vive cioè dei prodotti di metabolizzazione dell’organismo A; non appena A muore, la relativa massa organica è nuovamente utilizzata da altri microrganismi, metabolizzata e resa disponibile per un terzo gruppo, ecc. Si tratta di un ciclo chiuso che spiega la lunga durata della miscela multimicrobica.

Per far proliferare i microrganismi contenuti nell’ eMB ® e per renderli utilizzabili, si adotta il seguente metodo per produrre  l’ eMB-a  (“eMB  attivato” ): -5% eMB , -5% Melassa di canna da zucchero, -90% acqua (senza cloro ) .Far fermentare il tutto ad una temperatura di 32 – 37° in condizione anaerobiche (in assenza di aria) per 7 giorni. Il pH dello eMB-a  pronto per l’uso è compreso tra 3,5 e 4. Conservazione: al buio e a temperatura costante. Durata dell’ eMB-a : 6 settimane

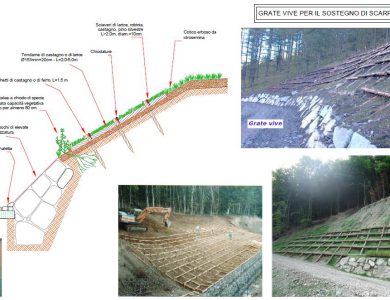

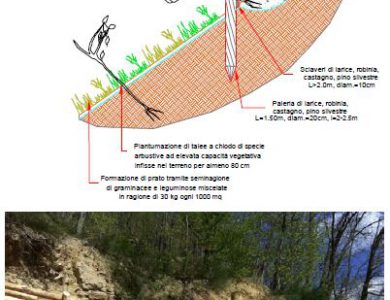

5 – Realizzazione di interventi atti a migliorare le condizioni geologiche-geotecniche ed idrauliche dell’area mediante interventi di ingegneria naturalistica

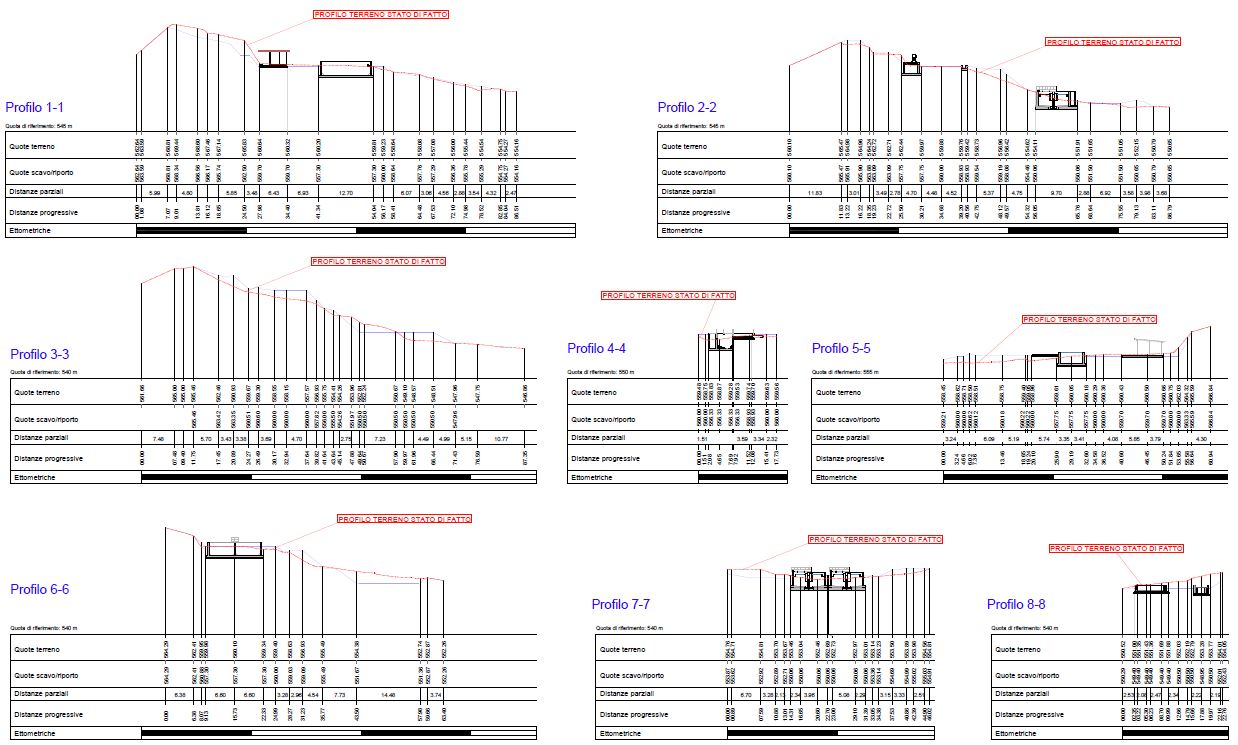

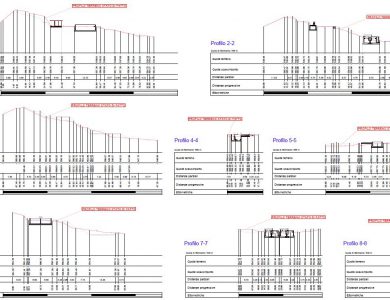

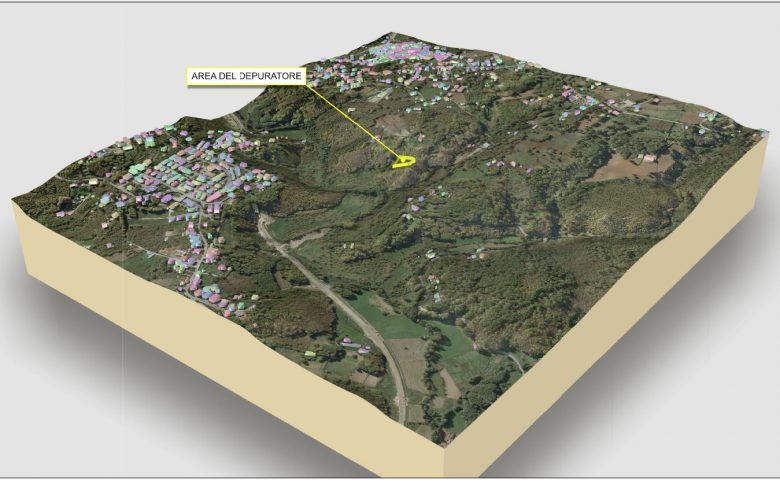

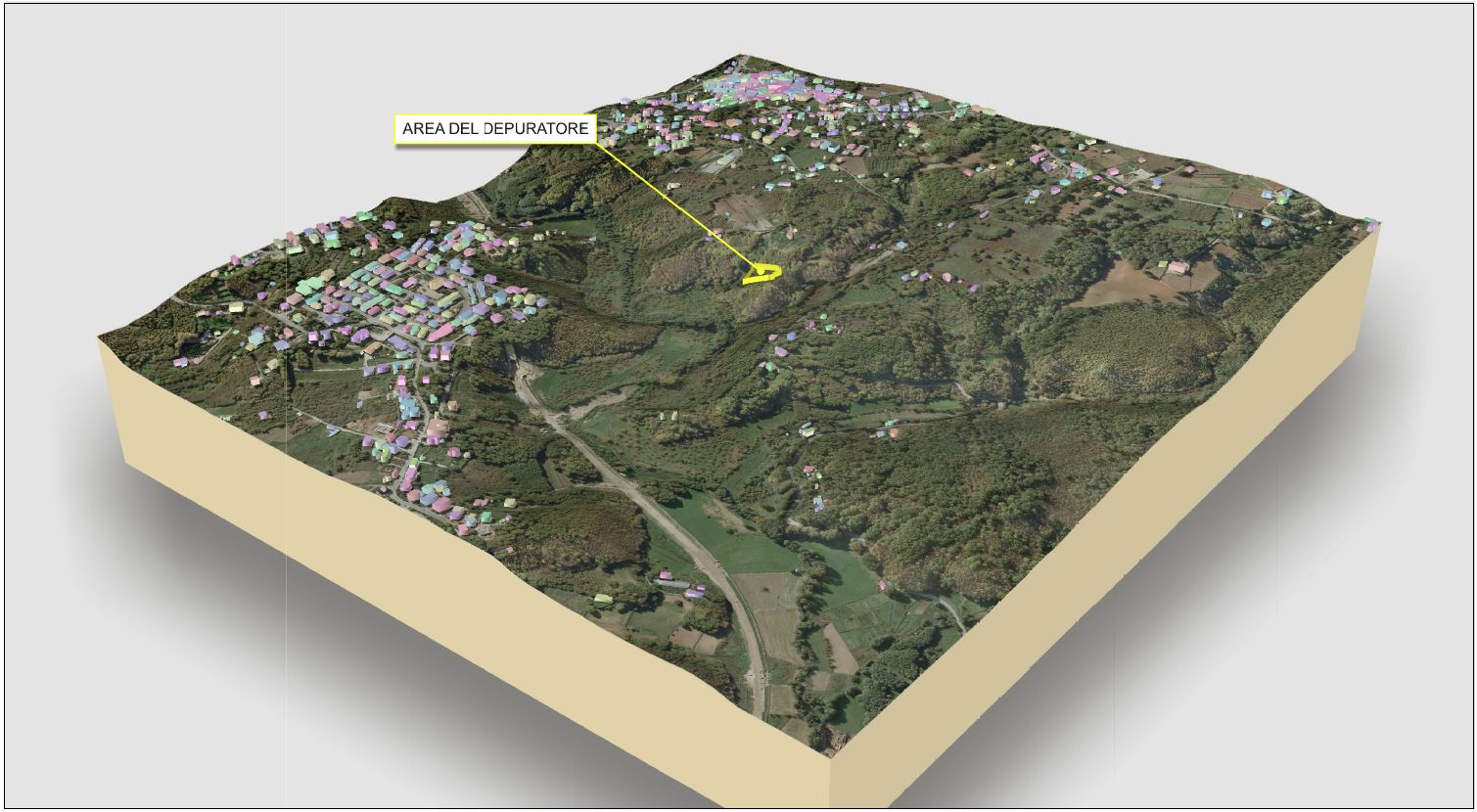

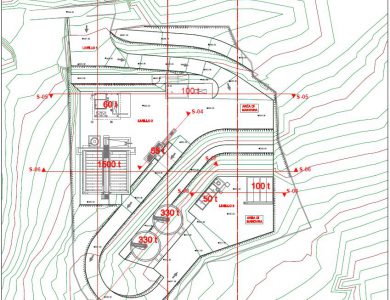

In fase di progettazione definitiva e nella successiva fase esecutiva si è proceduto alla sistemazione  della area di insediamento depuratore e strada di  accesso, mediante  la modellazione  DTM, individuando  così le scelte  migliori e le interferenze ed interventi necessari con  l’ambiente circostante.

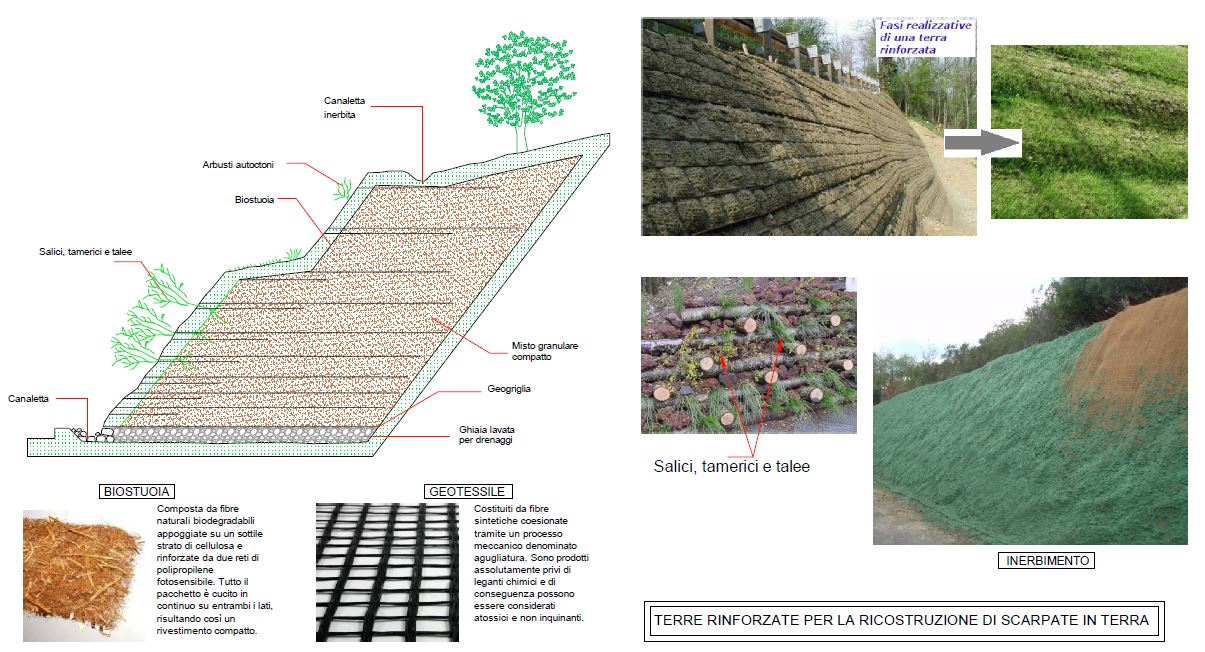

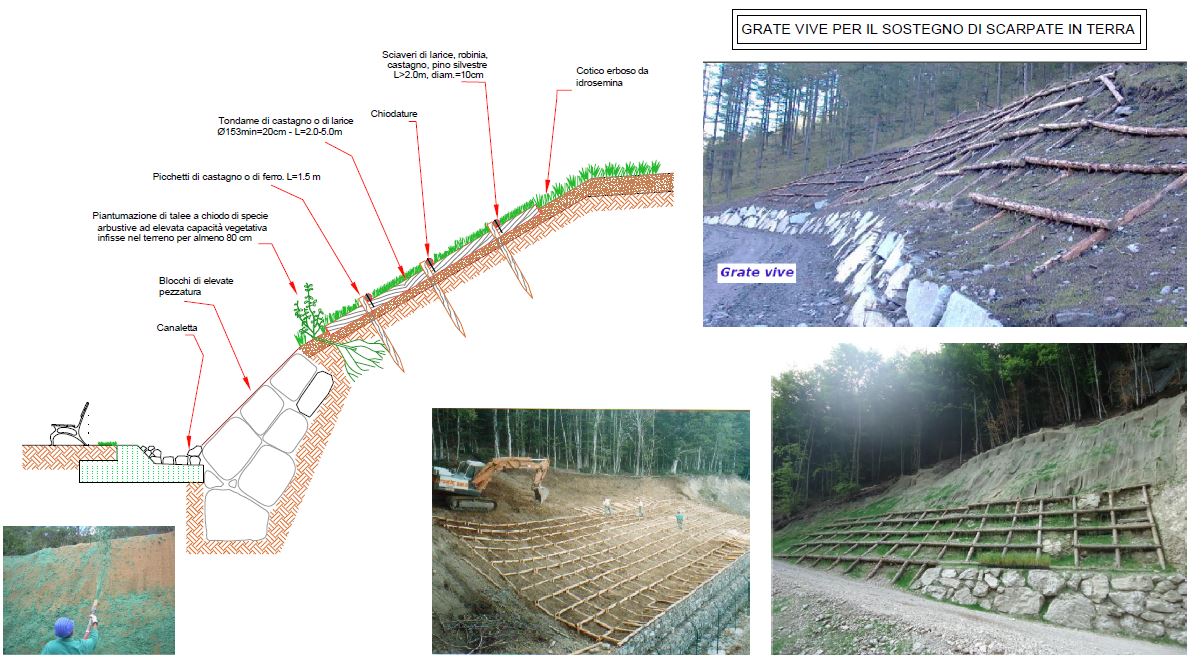

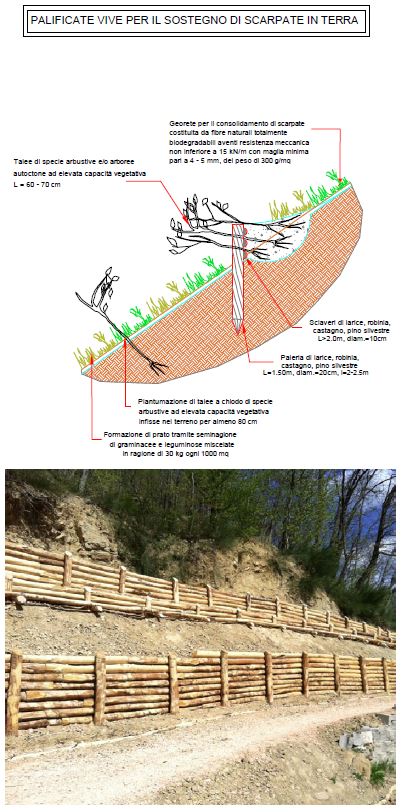

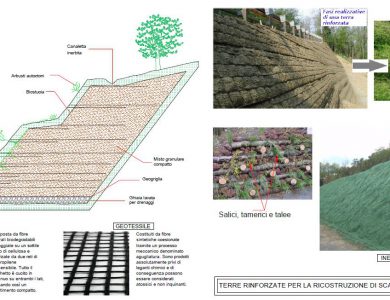

Si sono programmati e progettati gli interventi post  intervento per migliorare le condizioni geologiche –geotecniche ed idrauliche. Nello specifico  si è pensato di  seminterrare tutte le strutture  in modo da mitigarne  l’impatto visivo ed utilizzare i fronti delle strutture in c.a. come elementi di sostegno per alcune scarpategeneratesi a seguito  della sistemazione dell’area. La sistemazione dell’area stessa ha seguito la logica del minor impatto ambientale, prediligendo la reazlizzazione su due livelli  che seguono l’andamento del terreno stesso  senza alterarlo in modo eccessivo. In ogni caso per le zone a scarpata e sia in trincea che in rilevato si sono predilette techicne che sfrtuttano  i materiali  che saranno già presenti  per sua natura a seguti dellla fase di disboscamento.



6- Automazione della gestione delle apparecchiature elettromeccaniche in  modo da poter ridurre al  minimo indispensabile il personale operativo per la conduzione dell’impianto

In fase di progettazione definitiva e nella successiva fase esecutiva è stata prevista l’installazione del sistema  di telecontrollo, gestione e automatismo: sistema PLC su piattaforma Siemens S71200 e software per il Telecontrollo Siemens su rete GPRS.

Il PLC S71200 è composto da una CPU 1214C con a bordo 14 Input Digitali, 10 Output Digitali, 2 ingressi analogici. La CPU indicata permette nella sua configurazione massima, l’espansione con 3 moduli per la comunicazioni di rete  e 8 moduli per input e output digitali/analogici. La CPU1214C  ha una memoria di lavoro pari a 50kbyte e grazie ad uno slot di MMC integrato permette anche l’archiviazione del software oltre che la capacità di loggare eventuali informazioni e/o misure ove fosse necessario. L’interfaccia PROFINET integrata può essere impiegata sia per la programmazione sia per la comunicazione con pannelli operatori o tra CPU e apparecchiature slave. Viene inoltre supportata la comunicazione con apparecchiature di terzi – sulla base di protocolli  ethernet aperti. Questa interfaccia offre una connessione con funzionalità Autocrossover e consente velocità di  trasmissione dati di 10/100 Mbit/s. Sono possibili fino a 16 collegamenti Ethernet con l’utilizzo dei seguenti protocolli: TCP/IP native; ISO-on-TCP e comunicazione S7.

Grazie al processore di comunicazione CP 1242-7, è possibile collegare il controllore SIMATIC S7-1200 a reti GSM. Il CP 1242-7 consente la comunicazione WAN da stazioni remote ad una centrale e la comunicazione trasversale tra stazioni. Il CP 1242-7 può ricevere e inviare messaggi come SMS. Il partner di comunicazione può essere un telefono cellulare o un S7-1200. Questa funzionalità permette di realizzare un sistema di teleallarme senza costi di hardware aggiuntivi. Il CP 1242-7 è adatto per l’impiego industriale universale e supporta le seguenti bande di Frequenza (850MHz, 900MHz, 1800MHz, 1900MHz).

Tale applicazione permetterà di telecontrollare e telecomandare da remoto tutte le stazioni presenti in campo  grazie all’utilizzo di un PC.  A bordo del PC remoto sarà installato il software di supervisione WinCC V7.1 che permetterà all’operatore di visualizzare graficamente quello che accade su ogni singolo impianto mediante il pacchetto applicativo Telecontrol Server Basic. Il software TELECONTROL SERVER BASIC permette di gestire fino a 5000 RTU (Remote Terminal  Unit) dislocate su tutto il territorio, senza limiti di distanza e comunicazioni in cavo perché lo scambio dei dati avverrà mediante la rete GPRS.



7- Riduzione dell’utilizzo dell’energia elettrica e dei materiali di consumo   necessari per la  gestione  dell’impianto.

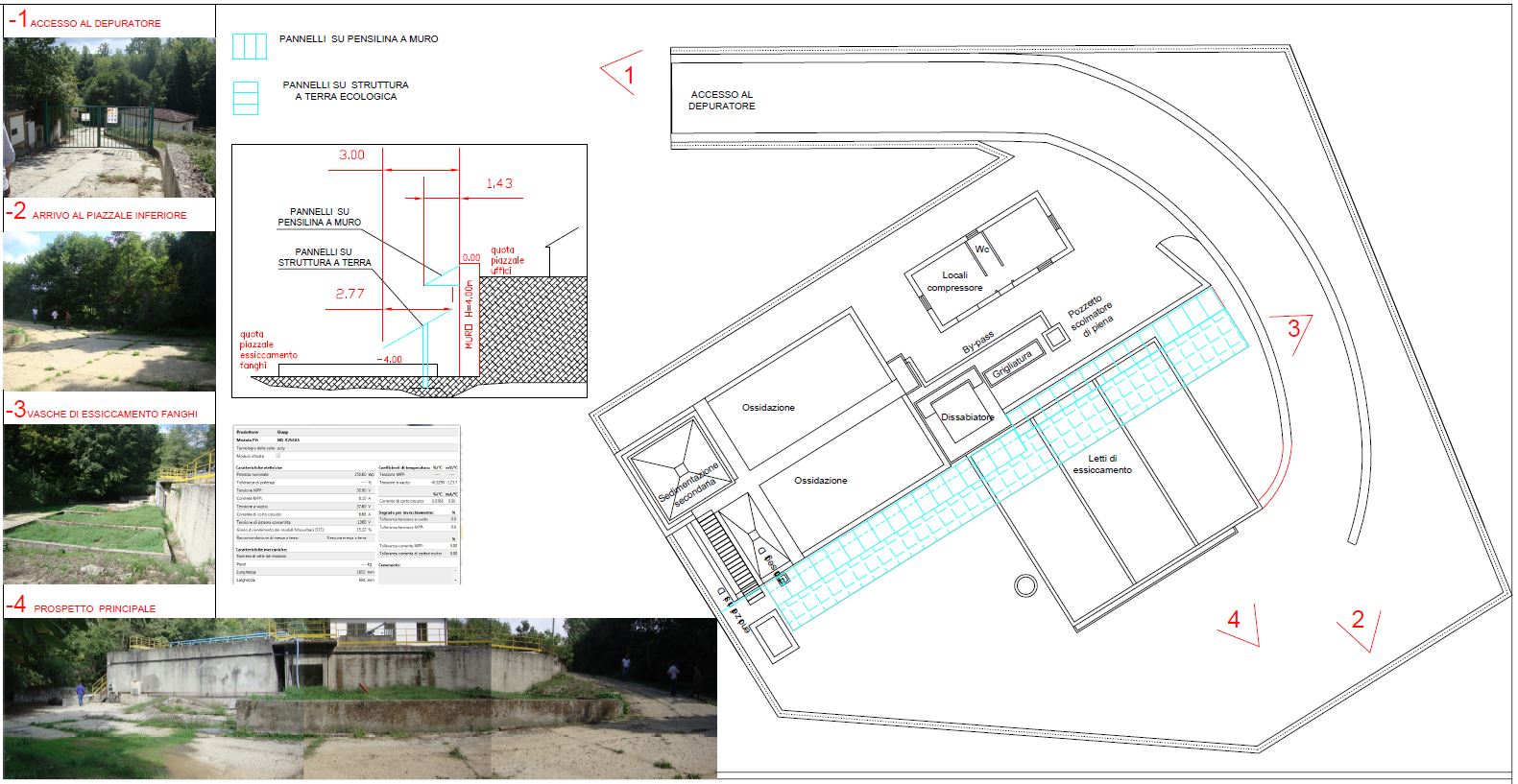

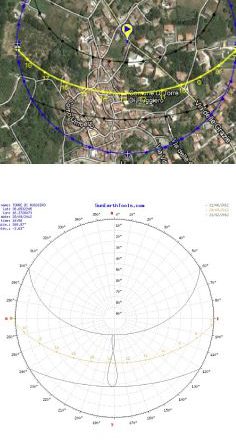

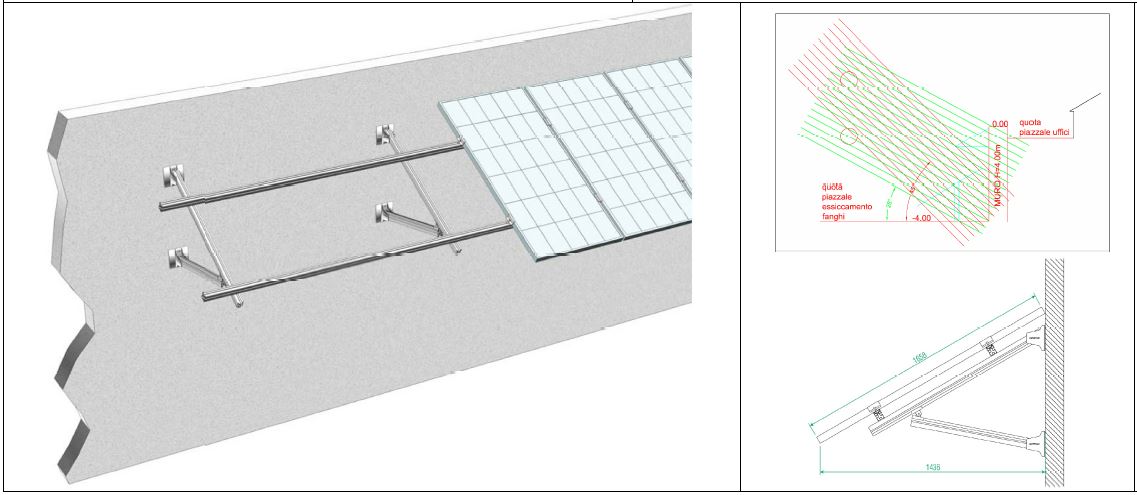

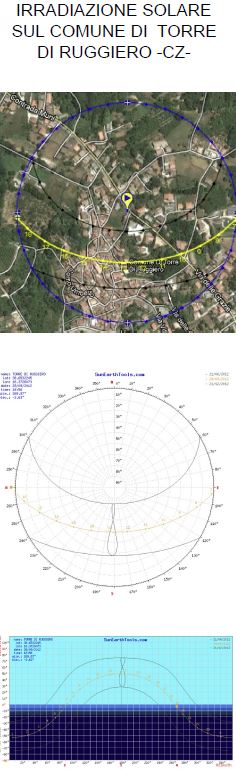

In fase di progettazione definitiva e nella successiva fase esecutiva è stato previsto,  per la riduzione del consumo di energia elettrica, l’installazione per la zona ex depuratore  di un impianto fotovoltaico da 10  kW organizzato  secondo due quote:

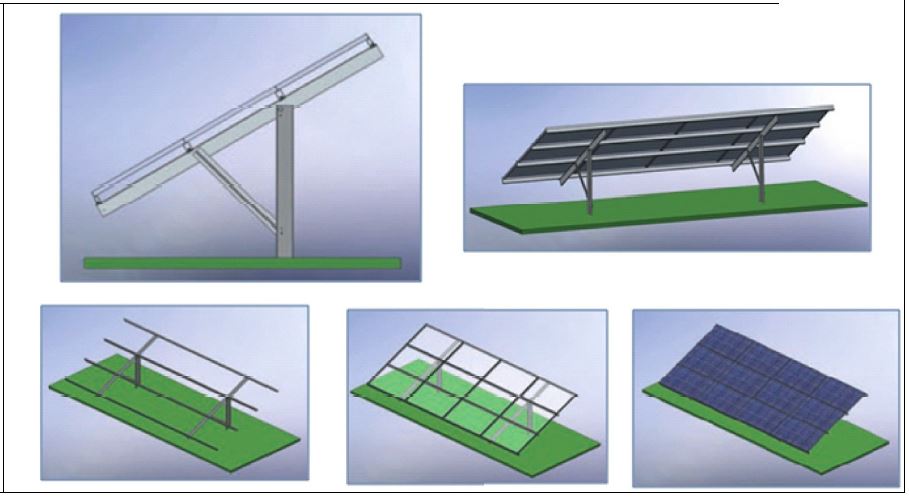

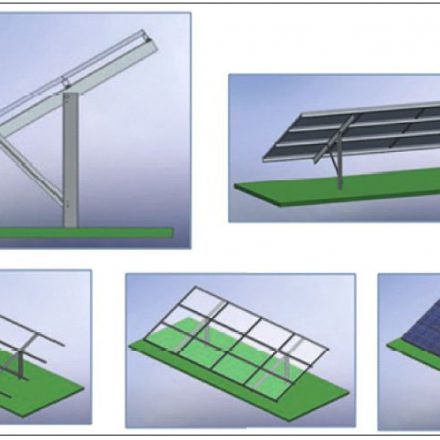

  • una a terra  mediante  “struttura ecologica  portanet “, 40 pannelli  da 250 Wp  cadauno e,

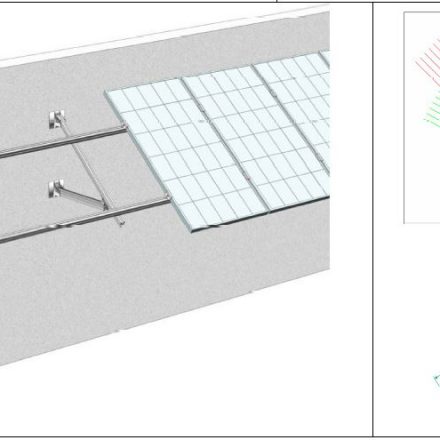

  •  l’altra  predisposta per il futuro ampliamento da 10 a 20 kWp da installarsi sul sistema a pensilina lungo il muro del prospetto complessivo  dell’impianto, capace di portare appunto altri  40  pannelli da 250 Wp  cadauno.

L’impianto nel suo complesso,  sarà  in grado di  garantire un risparmio/incasso  complessivo annuo di circa 1500 kWhanno/kWp  x 10 kWp= 15.000 kWh  che al costo  medio di 0.35 €/kWh=5.250€/anno tutti  in autoconsumo  per l’impianto stesso.



8- Ottimizzazione del sistema in relazione alle macchine, agli impianti, alla affidabilità dell’intero sistema ed ai rendimenti.

L’ottimizzazione del sistema di depurazione e della nuova rete fognante con le sue stazioni di sollevamento, in relazione alle macchine, impianti, affidabilità, e rendimenti  viene raggiunto  mediante l’insieme delle precedenti migliorie già citate e quelle che seguiranno, come ad esempio l’alta affidabilità  della linea bottini e della sua garanzia estesa a 18 mesi direttamente dall’azienda produttrice, così come la qualità energetica delle pompe di sollevamento e  con Girante superVortex  approvate secondo le norme DIN 12050-2 e le DIN 12050-1, per utilizzo in applicazioni di Buildings Service dall’Istituto Tedesco di Tecnologia delle Costruzioni, il rispetto della direttiva europea ERP, senza trascurare le soluzioni impiantistiche efficienti degli automatismi, di gestione controllo, Siemens. Non per ultimo il contributo dell’impianto fotovoltaico, l’adozione del Sistema di areazione che impiega diffusori a disco da 9” con membrana in EPDM microforata nelle vasche di ossidazione che garantisce un’elevata resa di trasferimento di ossigeno ed un risparmio energetico. Lo sfruttamento della gravità per la riduzione del numero di pompe fra i vari processi biologici. La realizzazione di stazioni dotate di tutti dispositivi necessari a garantire il controllo del livello dei liquami e le stesse pompe da materiali grossolani.



9- Realizzazione di linea  bottini

In fase di progettazione definitiva e nella successiva fase esecutiva è stata prevista la realizzazione di una lima bottini completa  di vasca  di accumulo  e platea  di  sosta  per agevolare lo scarico  delle autobotti.  La linea Bottini è stata progettata per accogliere altresì il compattatore oledodinamico  in grado di ridurre  al minimo  il materiale grigliato e di scaricarlo in appositi sacchi a verme. La capacità della vasca di accumulo è di circa 33 mc e quindi in grado di smaltire  circa  5 autobotti/giorno di piccola e media grandezza. La stessa è stata progettata seminterrata per ridurre al minimo l’impatto visivo e fungere da struttura di contenimento  per la zona  che la ospita.
